Как да конвертираме размерите на фланец между различните стандарти?
Jul 21, 2025
Когато се занимавате с фланци в индустриалния свят, едно от най -често срещаните предизвикателства е преобразуването на размерите на фланеца между различните стандарти. Като доставчик на фланец се сблъсках с много клиенти, които са объркани от този процес. В тази публикация в блога ще ви преведа през стъпките на преобразуване на размерите на фланеца в различни стандарти, споделяйки моята експертиза и прозрения въз основа на дългогодишен опит в индустрията.
Разбиране на различни стандарти на флангия
Преди да се потопите в процеса на преобразуване, е от съществено значение да се разберат основните стандарти за флангия, използвани в световен мащаб. Двата най -разпространени стандарта са Американският национален институт за стандарти (ANSI) и Международната организация за стандартизация (ISO). Анси фланците се използват широко в Северна Америка, докато ISO фланците са по -често срещани в Европа и други части на света. Други стандарти включват японските индустриални стандарти (JIS) и германските стандарти за DIN.
Всеки стандарт има собствен набор от размери, оценки на налягането и лице на лице. Например, фланците на ANSI се класифицират чрез класове под налягане като 150, 300, 600 и т.н., докато ISO фланците използват PN (номинални) оценки като PN10, PN16, PN25. Тези различия могат да направят предизвикателство директно да се съпоставят фланците от различни стандарти.
Основни размери за преобразуване на размера на фланец
При преобразуване на размерите на фланеца трябва да се вземат предвид няколко ключови измерения:
- Номинален размер на тръбата (NP) или номинална отвора (NB): Това е приблизителният вътрешен диаметър на тръбата, който фланецът е проектиран да се побере. Важно е да се отбележи, че NPS се използва в стандартите на ANSI, докато NB се използва в ISO стандартите. Въпреки че стойностите са сходни, може да има леки разлики.
- Външен диаметър (OD): Външният диаметър на фланеца, което е от решаващо значение за осигуряване на правилно подравняване и връзка с други компоненти.
- Диаметър на кръг на болта (BCD): Диаметърът на кръга, образуван от центровете на дупките на болта. Това измерение трябва да съвпада, за да се гарантира, че болтовете могат да бъдат поставени правилно и затегнати.
- Брой и размер на дупките на болта: Броят на дупките на болта и техният диаметър също трябва да бъде съвместим за сигурна връзка.
- Дебелина на фланец: Това се отразява на силата и налягането - оценка на фланеца.
Процес на преобразуване
Стъпка 1: Определете текущия стандарт на фланец
Първата стъпка е да определите стандарта на фланеца, който имате в момента. Проверете за маркировка на самия фланец, което може да показва стандарта (напр. ANSI, ISO) и клас на налягане или PN оценка. Ако няма маркировки, можете да измервате споменатите по -горе ключови размери и да ги сравните с таблиците, предоставени в съответните стандарти.
Стъпка 2: Вижте таблиците за преобразуване
Има много таблици за преобразуване онлайн и в референтните книги в индустрията, които могат да ви помогнат да конвертирате между различни фланцови стандарти. Тези таблици обикновено изброяват еквивалентните размери за различни стандарти въз основа на NPS/NB, OD, BCD, Брой и размер на отвора на болта и дебелина на фланеца.
Например, ако имате фланец ANSI 150# с NPS от 4 инча, можете да потърсите съответната ISO PN оценка и размери в таблица за преобразуване. Таблицата може да покаже, че фланецът ANSI 150# 4 - инч е приблизително еквивалентен на ISO PN16 фланец с NB от 100 mm.
Стъпка 3: Помислете за изискванията за приложение и налягане
Докато таблиците за преобразуване осигуряват добра отправна точка, важно е да се разгледат конкретните изисквания за приложение и налягане. Ако приложението включва условия с високо налягане или висока температура, може да се наложи да изберете фланец с по -висока оценка на налягането от еквивалентния размер, предложен от таблицата за преобразуване.
Стъпка 4: Проверете съвместимостта
След като се идентифицира еквивалентният размер на фланеца в новия стандарт, е от решаващо значение да се провери съвместимостта на всички измерения. Измерете ключовите размери на новия фланец и ги сравнете с изискванията на вашата система. Уверете се, че броят и размерът на отвора на BCD, BCD, отвора на болта са съвместими.
Специални случаи и съображения
Не -стандартни фланци
В някои случаи можете да срещнете не -стандартни фланци, които не съответстват на нито един от основните стандарти. Тези фланци често са персонализирани - направени за конкретни приложения. Когато конвертирате не -стандартни фланци, може да се наложи да работите в тясно сътрудничество с производител на фланец или инженерен експерт, за да осигурите подходящо прилягане.
Фигура 8 празно

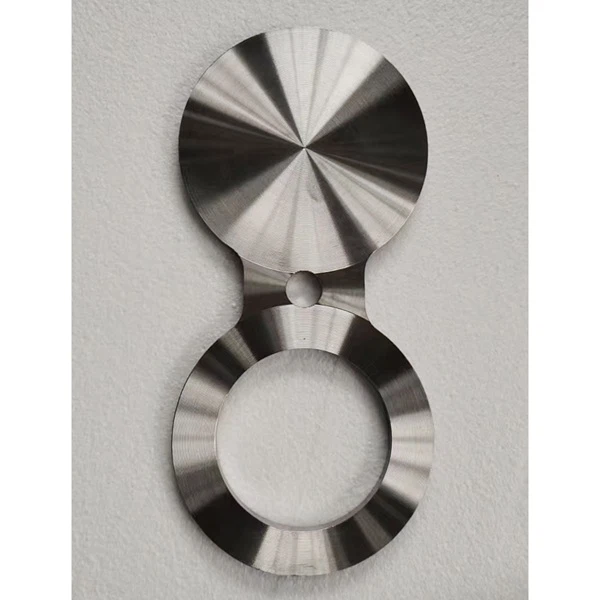

Фигура 8 Заготовките са вид фланцов празен, който се използва за изолиране на участъци от тръбопровод. При конвертиране на размери на фланеца за фигура 8 заготовки, същите принципи се прилагат като за обикновените фланци. Важно е обаче да се гарантира, че празното е правилно оразмерено, за да се побере тръбопроводът и че може да издържи на налягането и температурните условия на системата.
Персонализиран титанов фланец

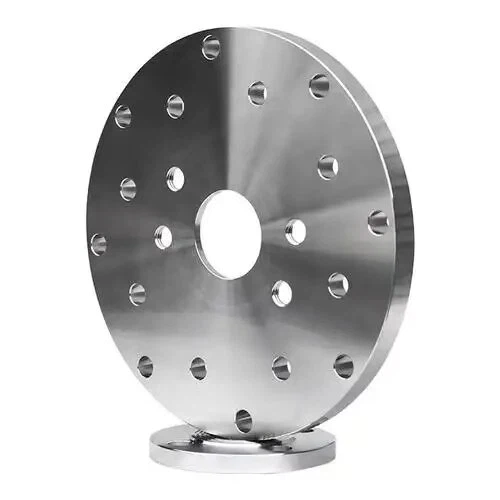

Персонализираните фланци от титаниев често се използват в приложения, при които корозионната резистентност е критична, като например в химическата и морската промишленост. Когато конвертирате размерите за персонализирани фланци на титан, трябва да вземете предвид не само конверсията на стандартния размер, но и уникалните свойства на титан, като нейната сила - към - съотношение на тегло и устойчивост на корозия.
Нашата роля като доставчик на фланец
Като доставчик на фланец, ние разбираме сложността на преобразуването на размера на фланец. Имаме екип от експерти, които могат да ви помогнат в процеса на преобразуване. Ние предлагаме широка гама от фланци в различни стандарти, включително ANSI, ISO, JIS и DIN. Независимо дали имате нужда от стандартен фланец или aПерсонализиран титанов фланец, можем да ви предоставим продукти с високо качество, които отговарят на вашите специфични изисквания.
Имаме достъп и до най -новите таблици за преобразуване и знания за индустрията, което ни позволява да конвертираме точно размерите на фланцовия фланец и да гарантираме, че фланците, които доставяме, са напълно съвместими със съществуващите ви системи. Ако не сте сигурни в процеса на конверсия или се нуждаете от помощ при избора на правилния фланец, нашият екип е тук, за да ви подкрепи.
Свържете се с нас за закупуване на фланец
Ако сте на пазара за фланци и се нуждаете от помощ при преобразуване на размера или имате други въпроси, ние ви насърчаваме да се свържете с нас. Ние сме ангажирани да ви предоставим най -добрите продукти и услуги. Независимо дали имате нужда от един фланец или голямо количество за проект, можем да ви помогнем да намерите правилното решение. Свържете се с нас днес, за да започнете процеса на обществени поръчки и да се уверите, че вашите индустриални операции протичат безпроблемно.
ЛИТЕРАТУРА
- „Ръководство за дизайн на фланец“ от Асоциация на производителите на тръбни фланери
- "ASME B16.5 - Пълни фланци и фланцирани фитинги"
- "ISO 7005 - Метални фланци"
