Какъв е типът на фланцовите фланци на фланцовите фланци?

Ей там! Като доставчик на никелов фланец често ме питат за различните видове фланцови фланци на фланцови фланци. В тази публикация в блога ще разбия различните типове лице на фланга, ще обясня техните характеристики и ще ви кажа кога да използвате всеки от тях. И така, нека се потопим точно!

Какво представляват типовете лица на фланец?

Типовете лица на фланец се отнасят до повърхностното покритие и формата на повърхностите на чифтосването на фланец. Тези повърхности са от решаващо значение, тъй като осигуряват плътно и изтичане - свободно уплътнение, когато два фланца са закрепени заедно. Различните приложения изискват различни видове лицеви лица въз основа на фактори като налягане, температура и вида на течността или газовете, които се транспортират.

Обикновени фланцови видове никелови фланци

1. Плоско лице (FF)

Плоският фланец за лице е един от най -простите и най -често срещаните видове. Лицето на фланеца е напълно плоско. Обикновено се използва в приложения с ниско налягане, където системата не изпитва висок стрес или вибрация. Например, в някои системи за водоснабдяване или леки тръбопроводи в промишлени инсталации, плоските фланци на никелите работят добре.

Предимството на плоския фланец на лицето е неговата простота. Лесно е да се обработва и инсталира. Това обаче не е подходящо за приложения с високо налягане, тъй като плоската повърхност не осигурява толкова силно уплътнение, колкото някои други видове. Когато налягането се увеличи, има по -висок риск от изтичане около болтовете.

2. Повдигнато лице (RF)

Повдигнат фланец на лицето има повдигната зона в центъра на лицето на фланеца. Тази повдигната част е това, което влиза в контакт с уплътнението, когато фланците са съединени. Повдигнатото лице осигурява по -добра уплътняваща повърхност в сравнение с плоско лице.

При приложения с високо налягане и висока температура повдигнатите фланци на никеловите фланци често са за избор. Те могат да се справят с повече стрес и е по -малко вероятно да изтекат. Повдигнатото лице концентрира натиска върху уплътнението, създавайки по -строго уплътнение. Обикновено ще видите повдигнати фланци на лицето в нефтени и газопроводи, химически преработвателни централи и съоръжения за производство на електроенергия.

Ако се интересувате от фланец от никел, повдигнат фланец, можете да проверите нашитеНикел заваръчен фланец, което често идва с опция за повдигнато лице.

3. Съвмест на типа на пръстена (RTJ)

Съвместният фланец тип пръстен е предназначен за изключително високо налягане и приложения с висока температура. Вместо традиционно уплътнение, той използва метален пръстен като уплътняващ елемент. Лицето на фланеца има вдлъбнатина, където пръстенът пасва.

Когато фланците са закрепени заедно, пръстенът се компресира в канали, създавайки метал - до - метално уплътнение. Този тип уплътнение е много надежден и може да издържи много високо налягане. Ще намерите RTJ фланци в офшорни маслени платформи, процеси на рафинерия с високо рафинерия и някои специализирани химически приложения.

Недостатъкът на RTJ Flanges е, че те са по -скъпи и сложни за инсталиране в сравнение с други видове. Но за приложенията, при които безопасността и надеждността са от изключително значение, цената често е оправдана.

4. Език и жлеб (T&G)

Фланците на езика и канала имат уникален дизайн. Единият фланец има стърчащ „език“, а другият има съвпадащ „жлеб“. Между езика и жлеба се поставя уплътнение.

Този дизайн осигурява много добър печат, особено в приложения, където има риск от несъответствие. Езикът и жлевът помагат да се запази уплътнението на място и да се предотврати изместване по време на инсталиране или работа. Те обикновено се използват в системи, където има нужда от прецизно и теч - безплатно уплътнение, като например в някои фармацевтични и хранителни растения.

5. Мъжки и женски (M&F)

Подобно на дизайна на езика и жлеба, мъжките и женските фланци също имат допълващи се повърхности за чифтосване. Мъжкият фланец има повдигнат външен ръб, а женският фланец има съответна вдлъбнатина.

Между двете повърхности се поставя уплътнение. Този тип фланец също е ефективен за предотвратяване на изместване на уплътнението и осигуряване на добро уплътнение. Често се използва в приложения, при които има нужда от надеждно уплътнение, особено в системи с умерено до високо налягане.

6. Видове лице на сляпа фланец

Слепи фланци се използват за затваряне на края на тръба или съд. Те се предлагат и в различни видове лице. Например, слеп фланец с плосък лице се използва в приложения с ниско налягане, докато повдигнат сляп фланец за лице може да се използва при сценарии на по -високо налягане.

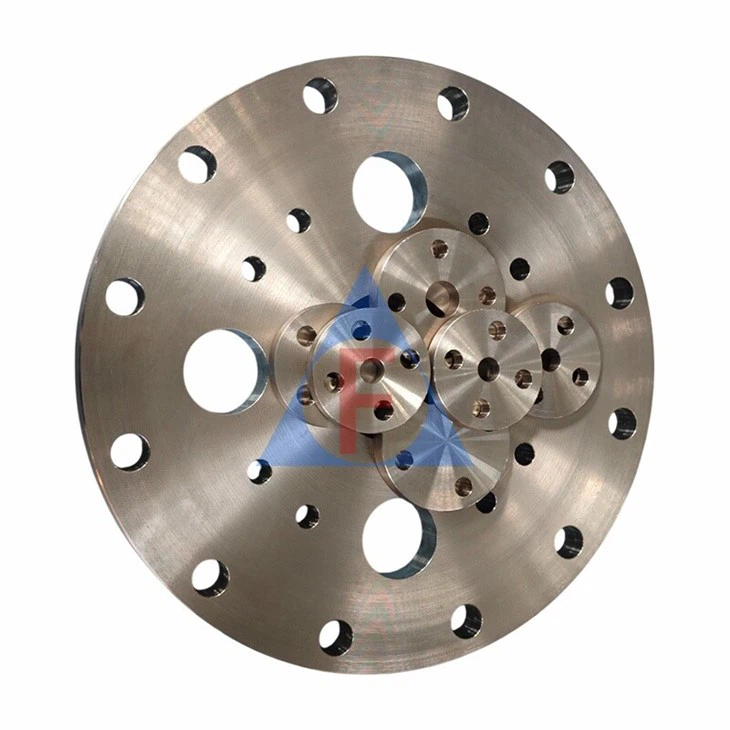

Ако търсите никелов сляп фланец, имаме голям избор отНикел сляп фланецНалични опции.

Избор на десния фланец тип лице

И така, как да изберете типа на лицето на правилния фланец за вашето приложение? Ето някои фактори, които трябва да вземете предвид:

Налягане и температура

Както бе споменато по -рано, приложенията с високо налягане и висока температура обикновено изискват повдигнато лице, съединение на пръстена или фланци от мъжки и женски. Приложенията с ниско налягане често могат да използват плоски фланци на лицето.

Течност или тип газ

Ако се занимавате с корозивни течности или газове, трябва да изберете тип фланец, който може да издържи на корозията. Никеловите фланци са чудесен избор в такива случаи, тъй като никелът има отлична устойчивост на корозия. Типът на лицето обаче също има значение. Например, добре запечатано повдигнато лице или RTJ фланец може да попречи на корозивното вещество да изтича и да причини увреждане на околността.

Инсталация и поддръжка

Някои типове лица на фланец са по -лесни за инсталиране и поддържане от други. Плоските фланци на лицето са сравнително прости, докато фланците от типа на пръстена изискват повече прецизност по време на монтажа. Помислете за наличните умения и ресурси за инсталиране и поддръжка, когато правите своя избор.

Заключение

В заключение, разбирането на различните видове фланцови фланци на никелови фланци е от решаващо значение за избора на подходящия за вашето приложение. Независимо дали се нуждаете от обикновен плосък фланец за лице за водна система с ниско налягане или с високоефективен фланец тип пръстен за офшорна маслена платформа, има тип фланец, който е идеален за вас.

Ако сте на пазара за фланци на никел и се нуждаете от помощ за избора на подходящия тип фланец, не се колебайте да протегнете ръка. Нашият екип от експерти е тук, за да ви помогне да вземете най -доброто решение за вашия проект. Можем да ви предоставим подробна информация, проби от продукти и конкурентни цени. Нека започнем разговор и да намерим идеалните фланци на никел за вашите нужди!

ЛИТЕРАТУРА

• „Наръчник за тръбопроводи“ от Mohinder L. Nayyar
• „Фланец дизайн и инженерство“ от различни експерти в бранша
